| 3kV-20kV有机外套无间隙氧化锌避雷器系列产品 |
产品说明
35kV及以下有机外套无间隙氧化锌避雷器，采用氧化锌非线性电阻片及硅橡胶外套具有优良的绝缘保护性能和可靠的密封防潮、安全防爆性能。
1.性能特点
1. 产品已通过国家经贸委入网审核认定和武汉高压研究所、西安电瓷研究所、国家避雷器质检中新等权威技术部门的型式试验、论证。
2. 硅橡胶外套整体一次成型和特殊界面偶联技术确保可靠密封，安全防爆。
3. 优异的保护特性，有效限制雷电过电压、操作过电压和谐振过电压。
4. 工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦。
5. 体积小、重量轻、爬电比距大、耐污秽性能好、机械强度高。
6. 优化选择和设计各项技术性能，重要技术参数出厂实控值严于国家标准规定值。
7. 可根据用户要求进行不同电性能、不同外形尺寸和不同安装方式的设计和生产。
2.实物照片

3.主要技术指标
|
硬 度
邵氏A度 |
撕裂强度(kN/m) |
表面接触
角(°) |
击穿场强(MV/m) |
体积电阻率(Ω・cm) |
阻燃性（级） |
耐漏电起痕（级） |
|
52±2 |
≥25 |
106 |
≥25 |
≥8.6×1015 |
FH1 |
1A4.5 |
|
产品型号 |
额定电压（有效值）kV |
持续运行电压（有效值）kV |
直流参考电压U1mA≥kV
|
0.75U1mA下的泄
漏电流≤μA |
8/20μS标称放电电流下的
残压峰值
≤kV |
2000μs
方波电
流幅值
≥A |
4/10μS
大电流冲击耐受（峰值）
≥kA |
1.05Uc
下的局部放电量
≤pC |
|
YH2.5WD-4/9.5 |
4 |
3.2 |
5.7 |
30 |
9.5 |
200 |
65 |
14.0 |
|
YH5WD-4/9.5 |
4 |
3.2 |
5.7 |
30 |
9.5 |
400 |
65 |
14.0 |
|
YH5WS-5/15 |
5 |
4.0 |
7.5 |
30 |
15.0 |
100 |
65 |
14.0 |
|
YH5WZ-5/13.5 |
5 |
4.0 |
7.2 |
30 |
13.5 |
200 |
65 |
14.0 |
|
YH5WR-5/13.5 |
5 |
4.0 |
7.2 |
30 |
13.5 |
400 |
65 |
14.0 |
|
YH2.5WD-8/18.7 |
8 |
6.3 |
11.2 |
30 |
18.7 |
200 |
65 |
14.0 |
|
YH5WD-8/18.7 |
8 |
6.3 |
11.2 |
30 |
18.7 |
400 |
65 |
14.0 |
|
YH5WS-10/30 |
10 |
7.8 |
16.0 |
30 |
30.0 |
100 |
65 |
14.0 |
|
YH5WZ-10/27(26) |
10 |
7.8 |
14.4 |
30 |
27（26） |
200 |
65 |
14.0 |
|
YH5WR-10/27 |
10 |
7.8 |
14.4 |
30 |
27.0 |
400 |
65 |
14.0 |
|
YH2.5WD-13.5/31 |
13.5 |
10.5 |
18.6 |
30 |
31.0 |
200 |
65 |
14.0 |
|
YH5WD-13.5/31 |
13.5 |
10.5 |
18.6 |
30 |
31.0 |
400 |
65 |
14.0 |
|
YH5WS-17/50 |
17 |
13.6 |
26.0 |
30 |
50 |
100 |
65 |
14.0 |
|
YH5WZ-17/45 |
17 |
13.6 |
24.0 |
30 |
45 |
200 |
65 |
14.0 |
|
YH5WR-17/44 |
17 |
13.6 |
24.0 |
30 |
44 |
400-1200 |
65-100 |
14.0 |
|
YH10WX-17/60 |
17 |
13.6 |
25.0 |
30 |
60 |
400 |
100 |
14.0 |
|
YH5WD-17.5/40 |
17.5 |
13.8 |
24.4 |
30 |
40 |
400 |
65 |
14.0 |
|
YH5WD-20/45 |
20 |
15.8 |
28.4 |
30 |
45 |
400 |
65 |
14.0 |
|
YH5WD-23/51 |
23 |
18.0 |
31.9 |
30 |
51 |
400 |
65 |
14.0 |
|
YH5WD-25/56.2 |
25 |
20.0 |
35.4 |
30 |
56.2 |
400 |
65 |
14.0 |

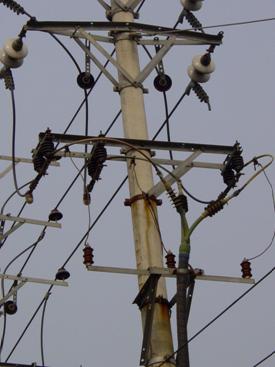

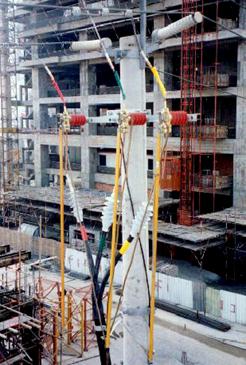

3.产品应用照片

|
|
