旁路作业系列产品
15kV 柔性电力电缆自锁定快速插拔式连接器

产品说明

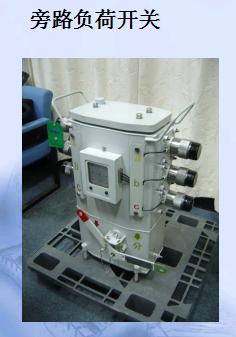

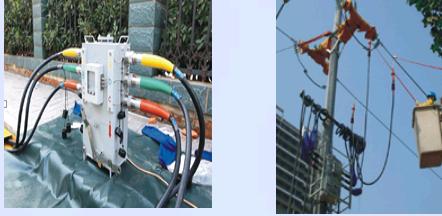

为了保障供电可靠性,35kV及以下架空配电系统带电作业工作中,常采用旁路开关和旁路电力电缆作为临时旁路供电电缆线路,跨接作业架空线路段。通过旁路开关操作,将电源引向临时旁路供电电缆线路,保持对用户不间断供电。然后再断开作业架空线路段电源,进入停电状态下检修。该系统称之为旁路作业电缆系统。

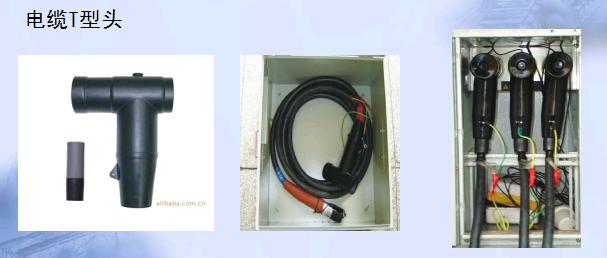

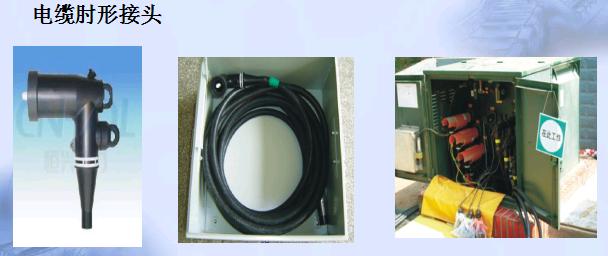

在旁路作业电缆系统中,旁路作业用电缆快速接头可以按功能分类为自锁定快速插拔式电力电缆可分离终端连接器(简称:快速终端)、自锁定快速插拔式电力电缆可分离直通中间连接器(简称:直通中间接头)和自锁定快速插拔式电力电缆可分离T形中间连接器(简称:T型中间接头) 。通过安装快速终端和直通中间接头,可以实现现场施放任意长度的旁路供电电缆线路,以跨接不同长度的作业架空线路段;同时,配合“T”型中间接头将支接用户的负荷转移到旁路电缆线路系统中,保证各个支路用户正常用电。因此,借助于临时旁路供电电缆线路,使得架空线路检修工作在停电的状态下更安全、迅速地完成。该作业方法更好地保证了人身和设备安全,提高了供电可靠性,经济效益和社会效益非常显著。

我公司独立开发的这种插拔式终端和直通中间接头已通过武汉高压研究所的型式试验,各项指标均符合并超过IEC60502GB/T12706.4WLT企业标准。

1.        性能特点

1.开辟了带电作业新思路,增强了10kV输配电线路运行的安全可靠性,减少了因线路运行故障而造成的一系列损失;

2.该产品体积小、重量轻,携带方便;

3.操作简单、快捷、无需其他辅助工具;

4.使用安全可靠;

2.实物照片



产品型号

JRK15kV-50 mm2

ZRK15kV-50 mm2

TRK15kV-50 mm2

额定电压(有效值)kV

8.7/15

8.7/15

8.7/15

工频电压试验(5min,,Kv

42

42

42

负荷循环试验

通过

通过

通过

局部放电试验(15kV,pC

10

10

10

动稳定(109.8kA,10ms

无损坏

无损坏

无损坏

100高温下冲击电压试验(kV

95,±,10

95,±,10

95,±,10

100高温下局部放电试验(kV

10

10

10

热稳定2505s

无损坏

无损坏

无损坏

插拔试验3000

无损坏

无损坏

无损坏
