旁路电缆不停电作业设备技术规范

                                     旁路电缆不停电作业设备技术规范
路不停电作业技术是一项提高配电网供电可靠性的新型带电作业技术,主要由柔性电力电缆、自锁定快速插拔式终端、自锁定快速插拔式中间接头、自锁定快速插拔式T型中间接头、绝缘引流线夹和旁路开关等部件组成。它能在很短的时间内,构建一套临时旁路供电系统,在不间断地供电状态下,完成架空配电线路和地下电力电缆线路的计划检修工作、故障抢修工作和设备更换工作,最大限度地缩小停电范围、降低停电对用户影响。
武汉雷泰电力新技术有限公司与上海市电力公司合作,在深入开展理论分析和技术创新工作的基础上,研发自主知识产权的旁路不停电作业系统,逐步实现带电作业旁路系统的国产化的目的,在电网作业中广为应用。
通过十多年年的研究和改进,我公司生产的旁路电缆不停电作业设备品种达20多种,能够完成配网架空线路和电缆线路不停电或短时停电等多项作业项目。以下为公司产品性能详细描述。
旁路电缆不停电主要作业设备
1.柔性旁路电缆(包括主柔性电缆、辅助电缆)技术参数
(1)额定电压: 8.7/15kV
(2)额定电流: 200A/400A
(3)额定频率: 50或60Hz
(4)电缆导体截面积(mm2):50/185
(5)工频耐压: 39kV/5min
(6)直流耐压: 55kV/15min
(7)雷电冲击耐压:±95kV(各10次)
(8)局部放电量(1.73Uo): 13KV ≤ 10pc
注:绝缘水平包括范围:耐压与局部放电需与中间接头以及T型接头组装实施。
电缆的热稳定电流水平见表 1
时间(秒) 0.2 0.5 1.0 2.0 3.0
允许断路电流有效值(A) 15850 10030 7090 5010 4090
(表 1 电缆的热稳定电流水平)
(9)电缆电动力水平:按照组装以后的条件在短路电流的作用下不使机械部分的构件损坏与变形,电动力的考核水平达到短路电流的峰值为40KA,时间200ms。
(10)旁路柔性电缆要求比一般同类型电力电缆具有更好的柔软性,可以重复多次敷设,回收使用,必须达到弯曲半径为8倍电缆外径重复进行弯曲试验2000次以上,其电气性能和机械性能均保持完好无损。
(11)旁路柔性电缆的绝缘为热可塑性合成橡胶绝缘体(E.P.R),其正常允许温度不小于100℃。
(12)短路时,旁路柔性电缆的允许温度不小于250℃。
(13)整条电缆表面具有红、黄、绿明显色标标示,以区分不同三相,且标示不宜脱落。

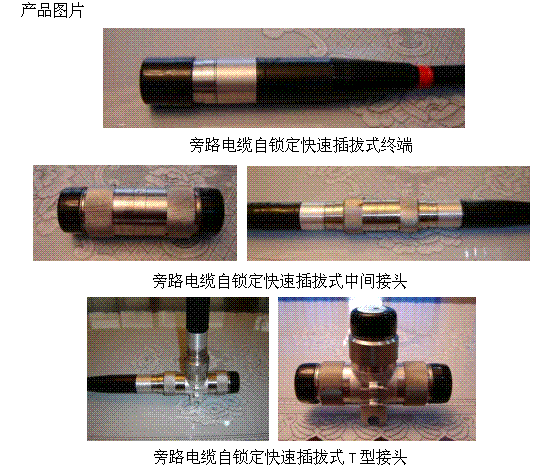

2.旁路快速插拔式快速中间接头、T形中间接头、终端头、转换接头技术参数
(1)额定电压: 15kV
(2)额定电流: 200A/400A
(3)工频耐压:39kV/5min (端部接头浸入水中0.5m, 2h)
(4)雷电冲击耐压:±95kV (各10次)
(5)直流耐压:55kV/15min
(6)局部放电量(1.73Uo):13KV ≤ 10pc
(7)热稳定水平:同旁路柔性电缆
(8)电缆电动力水平:按照组装以后的条件在短路电流的作用下不使机械部分的构件损坏与变形,电动力的考核水平达到短路电流的峰值为40KA、时间200ms。
(注:在接触的状态下,各个接头接触电阻的数值之间的误差不大于20%。)
(9)对接方便,对接以后有牢固、可靠的闭锁装置;分离时,在解除闭锁装置后,可方便的由对接状态改变到分离状态。
(10)保护与防护:配有保护的盒、盖作为保护和防护用。
(11)温升:在200A/400A的额定电流下满足温升不大于55K。
(12)接头的机械寿命:大于3000次循环(对接与分离为一个循环)。
(13)接头能方便的与旁路柔性电缆和旁路负荷开关装置套管配合。
(14)接头的内部导体材料:铜材料,电阻率满足IEC的通用标准。
(15)接头的金属外壳:耐腐蚀、 高强度、有防滑处理。
(16)接头具备全绝缘水平(指中间接头相互碰到接头的外表不发生相间短路,接头外表碰到接地体时不发生接地短路)。
(17)中间接头及T型接头具有绝缘的台架,便于组装与固定在电杆上。
(18)连接接头的载流量额定电流:200A/400A
(19)耐热可塑性合成橡胶绝缘体正常允许温度不小于100℃,短路时允许温度不小于250℃。

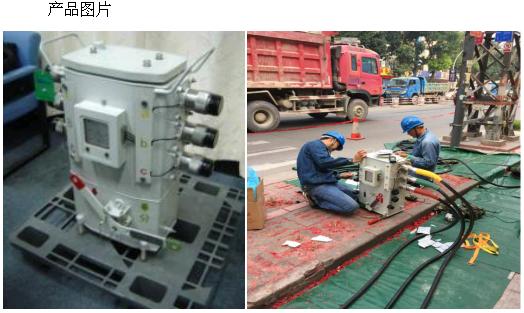

3.旁路负荷开关
(1)额定电压:12kV
(2)额定电流:200A(400A)
(3)额定频率:50或60Hz
(4)额定开断负荷电流:400A
(5)额定开断负荷电流的次数(次):300
(6)额定断开充电电流(A):20
(7)额定断开充电电流的次数(次):10
(8)开关器开断时间(ms):2
(9)开合断路电流能力(峰值):40kA
(10)工频耐受电压:对地45kV;相间:45kV;同相断口之间:50kV
(11)冲击耐受电压:对地125kV;相间:125kV;同相断口之间:105kV
(12)热稳定短路耐受程度:25kA、2秒
(13)电动力稳定水平:40kA(峰值)300ms
(14)开关导通的接触电阻:小于 100uΩ
(15)三相分断的差异(不同期性能):小于3ms
(16)体积尺寸(mm*mm*mm):613*733*312(200A)、712*773*312(400A)
(17)质量(kg):小于50Kg
(18)连接:方便、可靠;
(19)旁路负荷开关具备明确的“分”及“合”中文标示;
(20)机械寿命:至少3000次循环;(对接与分离为一个循环)
(21)套管插拔机械寿命1000次循环;
(22)旁路负荷开关具备气压显示功能,气压泄露报警功能,具有压力显示和失压闭锁装置,年漏气率:<0.5%
(23)旁路负荷开关具备开合次数计数(计次)功能,;计数器显示处于开关的左上方,每开或者关计数为一次
(24)旁路负荷开关具备闭锁及解锁的装置,防止施工运行时误操作。
(25)防护等级:IP68
(26)含水量小于150uL/L(体积比)
(27)旁路负荷开关具有核相功能,核相器具有明显的同相与异相的指示信号、音响警报信号等提示信号。
(28)旁路负荷开关两侧具备提手,便于携带和上下吊装。
(29)旁路负荷开关配备有方便与电杆连接、固定的固定架。

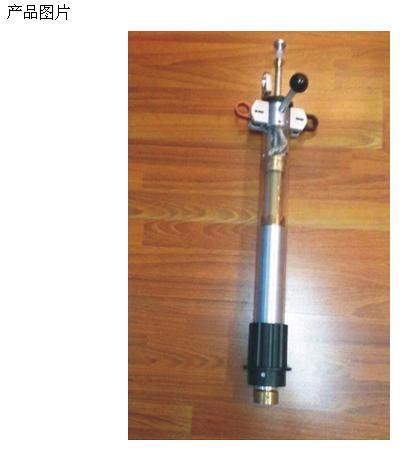

4、单相消弧开关
(1)额定电压:12kV
(2)额定电流:400A
(3)额定频率:50或60Hz
(4)额定短时耐受电流:20KA/2S
(5)额定峰值耐受电流:50KA
(6)额定关合空载电流:50A
(7)额定电缆充电开断电流:25A
(8)投切空载变压器电感电流:15A
(9)短时工频耐受电压(对地、相间):48KV
(10)利用空气灭弧,重量轻,操作简易、使用方便
(11)主回路部分增加灭弧触头结构,采用铍青铜合金
(12)灭弧室小型化,提高开断额定电缆充电开断电流性能
(13)消弧装置采用快合快分气压式结构设计,有有效的保险闭锁机构



5.旁路辅助电缆、引流线夹
(1)额定电压: 8.7/15kV
(2)额定电流: 200A/400A
(3)额定频率: 50或60Hz
(4)电缆导体截面积(mm2):50/185
(5)工频耐压: 39kV/5min
(6)直流耐压: 55kV/15min
(7)雷电冲击耐压:±95kV(各10次)
(8)局部放电量(1.73Uo): 13KV ≤ 10pc
注:绝缘水平包括范围:耐压与局部放电需与中间接头以及T型接头组装实施。
电缆的热稳定电流水平见表 1
时间(秒) 0.2 0.5 1.0 2.0 3.0
允许断路电流有效值(A) 15850 10030 7090 5010 4090
(表 1 电缆的热稳定电流水平)
(9)电缆电动力水平:按照组装以后的条件在短路电流的作用下不使机械部分的构件损坏与变形,电动力的考核水平达到短路电流的峰值为40KA,时间200ms。
(10)旁路柔性电缆要求比一般同类型电力电缆具有更好的柔软性,可以重复多次敷设,回收使用,必须达到弯曲半径为8倍电缆外径重复进行弯曲试验2000次以上,其电气性能和机械性能均保持完好无损。
(11)旁路柔性电缆的绝缘为热可塑性合成橡胶绝缘体(E.P.R),其正常允许温度不小于100℃。
(12)短路时,旁路柔性电缆的允许温度不小于250℃。
(13)整条电缆表面具有红、黄、绿明显色标标示,以区分不同三相,且标示不宜脱落。

6.绝缘栓(旁路作业系统电气试验用)
(1)额定电压: 8.7/15kV
(3)额定频率: 50或60Hz
(5)工频耐压: 39kV/5min
(6)直流耐压: 55kV/15min
(7)雷电冲击耐压:±95kV(各10次)
(8)局部放电量(1.73Uo): 13KV ≤ 10pc



6、绝缘栓



7、绝缘横担
电缆引下时固定电缆用,安装在电杆上,支撑旁路引下电缆,减少引下电缆对架空导线的负重。环氧树脂敢,带线夹,绝缘材质,可同时固定三相,操作便捷。

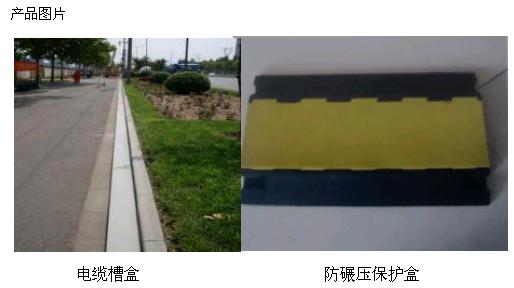

8.电缆槽盒、电缆过街防碾压保护盒
电缆槽盒:不锈钢板喷塑, 尺寸2000 x 200x75mm,具有良好的防潮功能,现场能够快速搭接,可同时容纳3只旁路快速插拔式中间接头或T型连接头,并设计有接地点,供接地使用。
电缆过街防碾压保护盒:额定负载25T,用于旁路电缆过街敷设,对电缆进行保护。保护盒拼接方便,锁扣牢靠,盒内有卡线槽,便于电缆安相序排放,有反光警示膜,警示来往车辆和行人。



9.旁路电缆地面敷设专用防潮布
(1)长度:12米/卷
(2)颜色:国网绿,底纹采用水印制作,打上警示标识。
(3)防潮布应具有良好的防潮功能,使电缆与地面有效隔绝,防止受潮
(4)防潮布质量良好,耐磨耐用,容易展放,便于折叠存放。
